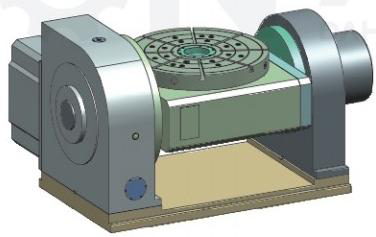

ZT14800U数控可倾回转工作台

主要参数

(Main Specifications)

C轴(旋转轴)  C-axis(Rotating)

A轴(倾斜轴)

A-axis(Tilting)

工作台尺寸

Table Diameter

mm

φ800

T形槽规格

T-slot Width

mm

18

中心定位孔尺寸

Center Hole Dimention

mm

φ135H7

轴向最大均匀承载

Honizontal Max.Load Capacity

kg

2500kg

最大径向承载

Vertical Max Load Capacity

kg

1500kg

最高转速  Max.Speed

rpm

5

5

总传动比

Total Gear Ratio

600

960

最小分度单位

Min.IndexingDegree

0.0

01°

分度精度

Indexing Accuracy

sec

20

45

重复精度

Repeatability

sec

6"

10”

倾斜轴摆动范围

Tilting-axis Range

nX360

-110-110

刹紧方式

Clamp Method

油压Hydraulic

刹紧力矩

Clamp Torque

Nm/Mpa

3000

3500

最大刹紧压力 Max.Pressure

Mpa

3Mpa

伺服电机扭矩

Servo Motor torque

Nm

15

15
