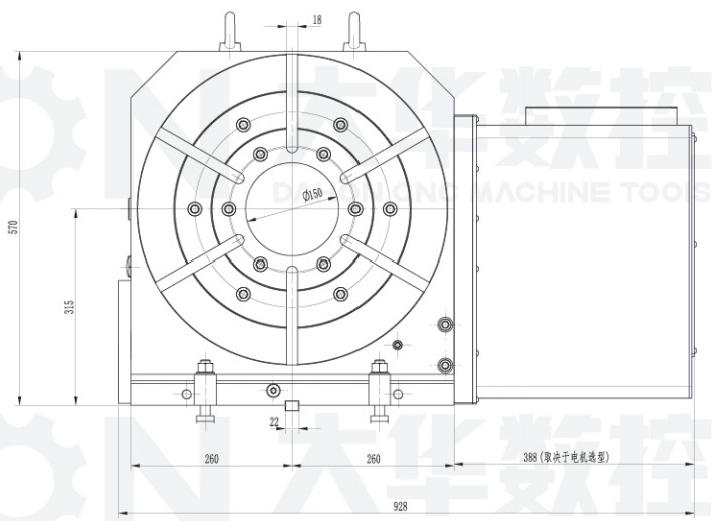

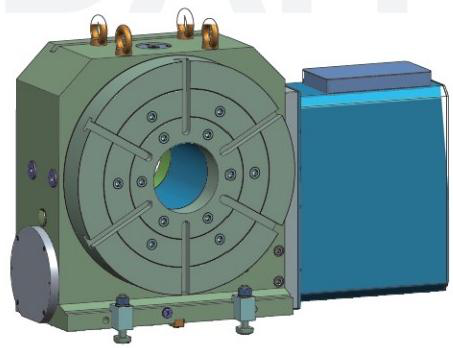

ZT13500E数控转台

工作台尺寸

Table Diameter

mm

φ500

最小分度单位

Min.Indexing Degree

0.001°

工作台厚度

Table Thicknes

mm

72

分度精度

Indexing Accuracy

sec

20"

转台总高(厚)

Total Height/Thickness

mm

300

重复精度

Repeatability

sec

6"

T形槽规格

T-slot Width

mm

18

轴向最大均匀承载

Honzontal Max Load Capacty

kg

600

中心定位孔尺寸

Center Hole Dimention

mm

φ150H7

最大径向承载

Vertical Max Lood Capacity

kg

350

安装方式

Use Method

立两etalhaiot

允许最大倾覆力矩

MaxCapsizing Moment

Nm

400

中心高

Center Height

mm

315

允许负载转动惯量

Permisible Load Moment oflherta

kgm^2

30

定位键尺寸

Position Key

mm

22

刹紧方式

Clamp Method

油压Hydraulic

蜗轮蜗杆副传动比 Worm-gear Ratio

90

刹紧力矩

Clamp Torque

kNm/mpa

0.4

总传动比

Total Gear Ratio

450

最大刹紧压力 Max.Pressure

Mpa

4

最高转速  Max.Speed

rpm

6.6

伺服电机扭矩

Servo Motor Torque

Nm

≥12

最大负载下允许转速

Speed under max.load

rpm

4
