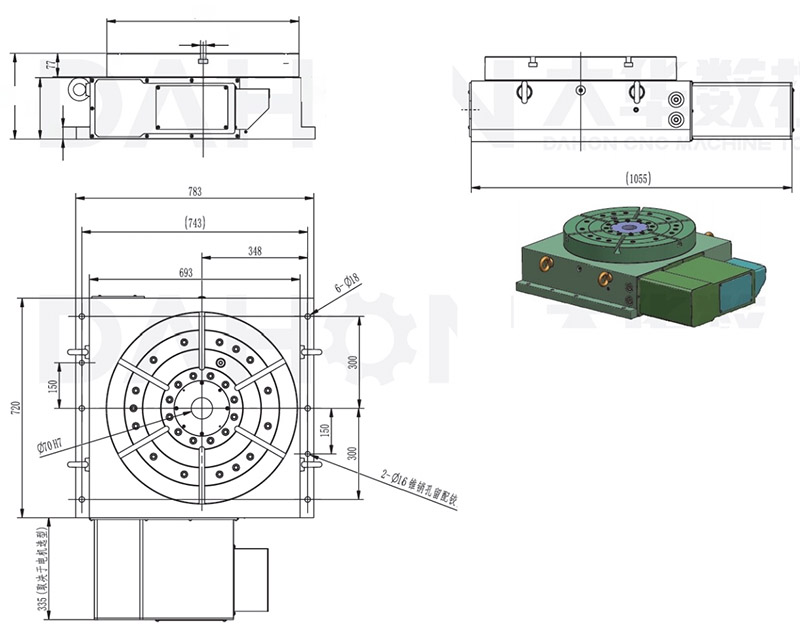

ZT12（630X630）数控回转工作台

工作台尺寸

Table Diameter

mm

φ630

最大负载下允许转速  Speed under max,load

rpm

2

工作台厚度

Table Thickness

mm

77

最小分度单位

Min.Indexing Degree

0.001°

转台总高(厚)

Total Height/Thickness

mm

280

分度精度

Indexing Accuracy

sec

15°

T形槽规格

T-slot Width

mm

18

重复精度

Repeatability

sec

4

中心定位孔尺寸

Center Hole Dimention

mm

φ70H7

轴向最大均匀承载

Horizontal Max Load Capacity

kg

2500

安装方式

Use Method

卧式/horizontal

刹紧方式

Clamp Method

油压/Hydraulic

蜗轮蜗杆副传动比 Worm-gear Ratio

120

刹紧力矩

Clamp Torque

kNm/Mpa

1.2

总传动比

Total Gear Ratio

600

最大刹紧压力 Max.Pressure

Mpa

2.5

最高转速  Max.Speed

rpm

5

伺服电机扭矩

Seryo MotorTorgue

Nm

≥12
